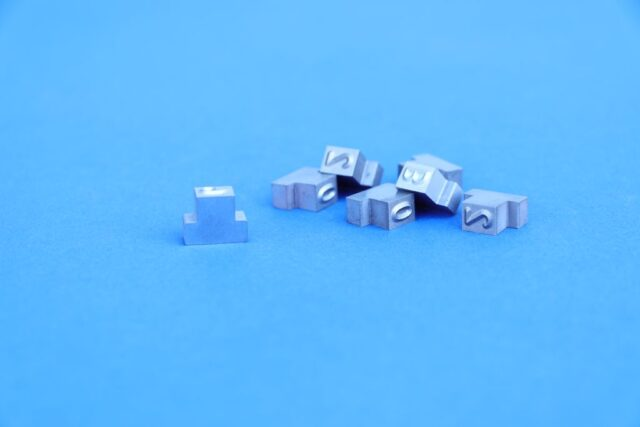

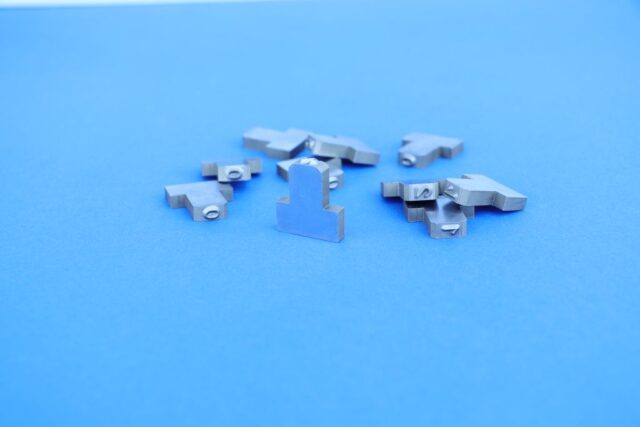

Czcionki metalowe do tłoczników

Do wykonania czcionek stosowanych w tłocznikach można użyć wszystkich stali narzędziowych, stali szybkotnących i stali proszkowych, które przewidziane są do pracy na zimno. Jednak doświadczenie pokazuje nam, nie każdą stal warto stosować wszędzie. Poniżej skupiliśmy się na czterech gatunkach, które warto rozważyć w kilku przypadkach, choć można je również zastąpić nieco innymi gatunkami lub przybliżonymi odpowiednikami innych firm.

Czcionki ze stali K600 (przybliżony odpowiednik stali 1.2767 produkowany przez firmę Böhler)

Czcionki z tej stali proponujemy do zastosowania w przyrządach mocno zużytych lub z dużymi luzami gniazd do mocowania czcionek, ze względu na to, że ta stal ma wysoką udarność. To, że czcionki z tego materiału bardzo dobrze sprawdzają się w takich, nie do końca stabilnych warunkach, potwierdziliśmy w zastosowaniu u wielu klientów. Ze względu na stosunkowo średnią odporność na ścieranie proponujemy ją raczej do nisko- i średnioseryjnej produkcji. Czcionki z tej stali najlepiej obrabia się cieplnie w piecu próżniowym z hartowaniem gazowym do osiągnięcia twardości w granicach 52 HRC – 54 HRC.

Czcionki ze stali K110 (przybliżony odpowiednik stali NC11LV produkowany przez firmę Böhler)

Czcionki z tej stali proponujemy do zastosowania w przyrządach wykonanych w miarę precyzyjnie, gdzie nie ma dużych luzów w gnieździe do mocowania czcionek, a przyrząd ma precyzyjne prowadzenie. Czyli aby warto je było zastosować, muszą być dość stabilne warunki pracy. Materiał ten ma stosunkowo średnią udarność, dlatego czcionki z tej stali należy stosować w trwałych warunkach. Bardzo dużą zaletą czcionek wykonanych ze stali K110 jest ich wysoka odporność na ścieranie, co w połączeniu ze stabilnymi warunkami pracy powoduje, że są bardzo odporne na zużycie. Dlatego w takich warunkach pracy polecamy je do produkcji wielkoseryjnej.

Czcionki ze stali K110 obrabiamy cieplnie, najlepiej w piecu próżniowym z hartowaniem gazowym lub olejowym, poddając je po hartowaniu minimum trzykrotnemu odpuszczaniu, co powoduje znaczne zmniejszenie pokładów austenitu szczątkowego, mającego wpływ na kruchość czcionek. Po obróbce cieplnej osiągamy twardość tych czcionek w granicach 58 HRC. Jak wykazuje nasze doświadczenie, taka twardość czcionek z tej stali jest najbardziej optymalna w normalnych, stabilnych warunkach pracy. Większa twardość powoduje zmniejszenie ich odporności na pękanie, a zmniejszenie twardości zmniejsza odporność na ścieranie.

Czcionki ze stali K340 (Stal firmy Böhler)

Ta stal nie ma odpowiednika w stalach standardowych. Jest produkowana tylko przez firmę Böhler. Oczywiście są podobne stale produkowane przez takie firmy jak Uddeholm czy ZAPP. My mamy doświadczenie ze stalą K340.

Ma ona trzy właściwości na dobrym poziomie: udarność, odporność na ścieranie i adhezję mechaniczną. Doświadczalnie (stosując ją u różnych klientów) stwierdziliśmy, że można ją uniwersalnie stosować zamiast czcionek z K600 i K110. Po zastąpieniu czcionek wykonanych ze stali K600 w zużytych przyrządach stwierdzamy, że są lepsze w zastosowaniu od stali K600, i są również lepsze w zastosowaniu od czcionek ze stali K110 w stabilnych warunkach pracy. W każdym przypadku zwiększa się ilość możliwych znakowań, często nawet o 50% – 100%.

Czcionki ze stali proszkowej Vanadis 4 Extra (stal firmy Uddeholm)

Stal ta jest produkowana przez firmę Uddeholm. Jest to stal proszkowa wytwarzana technologią metalurgii proszków. Łączy wysoką odporność na zużycie ścierne, z bardzo dobrą ciągliwością, i odpornością na wyszczerbienia krawędzi.

Podobnie jak czcionki ze stali K340 polecamy ją do uniwersalnych zastosowań. Ale szczególnie polecamy czcionki z tej stali do produkcji wielkoseryjnej, a w szczególności do tłoczników pracujących na prasach szybkobieżnych. Dlaczego? W stosunku do stali K110 ta stal może wykonać o około 200%-400% znakowań więcej, przez co można ograniczyć liczbę przestojów na prasach ze względu na wymianę czcionek, a także zaoszczędzić na ogólnym koszcie zakupu czcionek.

JAK ZAMÓWIĆ WIĘCEJ CZCIONEK?

Przeanalizuj, z jakiego materiału potrzebujesz wykonać czcionkę. Najlepiej z powyższych gatunków, ale możemy też wykonać czcionki z innego gatunku materiału na Twoje życzenie. Oferujemy też doradztwo w wyborze czcionki – wtedy musimy porozmawiać z Tobą przez telefon albo przeprowadzić video rozmowę na temat stanu Twojego przyrządu, używanego materiału do tłocznia i Twojego procesu technologicznego). Na bazie rozmowy możemy też zaproponować inne metody znakowania Twojego produktu, jeżeli zajdzie taka potrzeba.

Jeżeli już wiesz, z jakiego materiału chcesz czcionkę, to wyślij do nas mailem rysunek czcionki, ręczny szkic lub zdjęcie. Ważne, żeby były podane wymiary czcionki. Jeżeli prześlesz do nas wzór czcionki kurierem, to też będzie OK. Czcionki standardowo wykonujemy w tolerancji +/- 0,02 mm (kształt zewnętrzny czcionek) oraz w tolerancji -0,05 (wysokość czcionki ze znakiem). Jeżeli potrzebujesz czcionki w mniejszych tolerancjach, prześlij dokładny rysunek z informacją o tolerancjach.

Ważne jest też, jaką ilość czcionek potrzebujesz. Zależnie od wymiarów czcionek, mamy różne procesy ich wykonania i opłacalna cena za czcionki rozpoczyna się powyżej 20-30 szt. zależnie od kształtu i wymiarów. Mniejsze ilości też możemy wykonać, ale wtedy jednostkowa cena za czcionkę będzie wyższa. W ilości chodzi o kształt i wymiary całego gabarytu czcionki, a znaki mogą być różne.
